產品簡介

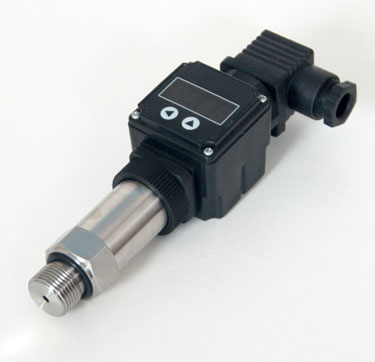

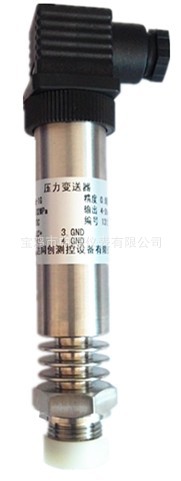

BXY63系列壓阻式壓力變送器，采用國外原裝隔離膜壓阻傳感器或陶瓷壓阻傳感器和高性能專用放大電路裝入不銹鋼殼體組成。傳感器經計算機自動測試并用激光調阻工藝進行了寬溫度補償，廣泛應用于壓力測控領域。

■使用對象
石油化工、電力水力、冶金工業等液壓氣壓的過程測量控制

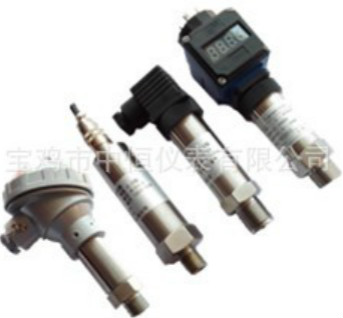

■產品類型
▼BXY63 全密封式 （零位、滿量程不可調校）
▼BXY63K 接插件式 （零位、滿量程可調校）

三 外型尺寸圖(特殊定做)

接插件 密封式

四 電氣連接

1、電纜連接

3、防爆型變送器電氣連接

變送器與安全柵之間的連接電纜最大允許分布電容為Cp=Co-Ci,分布電感為Lp=Lo-Li

4、兩線制4-20mA輸出的變送器電氣連接

五 調試

零點和量程的調整:變送器的零點和量程,開蓋后連續可調。（Z）是調零點電位器，（S）是調滿點電位器。調整方法：使用壓力校驗源，在零壓力時，調節“Z”

電位器使輸出電流為4mA。在加變送器的滿量程壓力值，調節“S”使輸出電流為滿度值20mA，如此反復幾次，可調整到標準要求。

注：①變送器出廠時均以進行調試，一般無需客戶進行試。②密封式不可調試。

六 注意事項

(1)請按圖示接線方法正確接線。若接反，由于變送器內部采用了保護措施，將無信號輸出。變送器接電源即可工作，但預熱30分鐘后的輸出信號穩定可靠。(2)提高抗干擾能力，請將屏蔽線與測控儀表屏蔽線(或大地)相連接。 (3)該變送器使用在對硅和不銹鋼無蝕害的介質中（特殊防腐型除外）。(4)所測系統可出現的最大壓力不能超過額定過載值。變送器背壓端不能接導電性、腐蝕性液體或氣體，液位密封型導氣電纜的導氣孔不能堵塞。(5)嚴禁將尖而硬的東西伸入壓力輸入孔，齊平膜型變送器的膜片不能用手等任何東西碰撞。

(6)防爆型變送器內部元件經防爆性鑒定，用戶不能隨便更改型號和規格。變送器必須配用安全柵后才能在有爆炸性混合物的危險場所使用。安全柵應符合GB3836.4—83的規定，經有關防爆審查單位審查批準，并取得防爆合格證明的。

(7)如有必要用戶在標定檢驗中，可打開變送器上蓋，微調零位（Z/ZERO）及滿度（S/SPAN）電位器（防護等級為IP68防水密封型除外）。(8)建議壓力連接按豎直向下安裝，為安裝調試方便，在法蘭接口和管道之間應加裝截止閥，壓力接口標準型為M20×1.5（外螺紋），亦可接受其它規格的訂貨要求。
